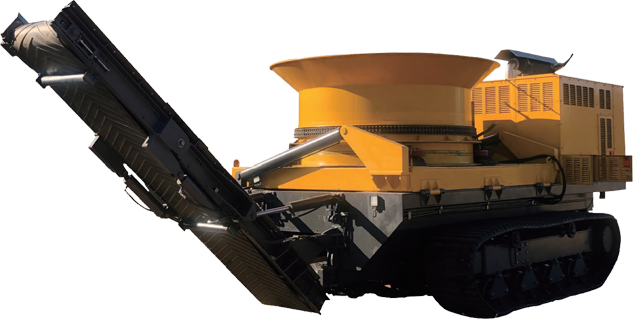

원형호퍼형 목재파쇄기

원형호퍼형 목재파쇄기

Round Hopper Type Wood Crusher

잔가지, 원목, 뿌리, 피죽 등 목재류를 파쇄하여
파쇄칩으로 생산하는 장비로서 조경 및 축사깔개용, 유기질 퇴비,
압착판재의 원료 등으로 사용할 수 있으며, 자주식 무한궤도로,
가까운 거리를 자체 이동이 가능하며, 자원 재활용의 효율을 증대하기 위한 파쇄장비임

01.

투입부(호퍼)

  • 원형호퍼형 투입구

01

원형으로 이루어진 호퍼이며,
포크레인 등의 장비로 직접투입 할 수 있는 호퍼로 구성됨
작업 중 드럼에 부하가 걸리면, 실린더로 상ᆞ하 수직 이동이 가능하여 작업에 용이함

02

또 RPM이 떨어지면서 중립으로 변환 후 2~3초 뒤에 역회전을 실행하여 다시 정속으로
중립없이 회전을 하도록 구성됨
정비 및 유지보수를 위해 호퍼에 실린더가 장착되어 90˚개방 및 폐쇄가 가능하도록 구성됨

02.

목재공급부(투입구) 장점

  • 파쇄 투입부

  • 파쇄 드럼

01

텅스텐 카비이트를 결합한
초강질 합금 사각 파쇄날을 사용

02

원목, 뿌리, 피죽 등 목재류를 파쇄하여
파쇄칩으로 생산하는 장비로 구성

03.

배출부

  • 컨베이어

01

CHARGE 컨베이어
- 생산된 칩을 받아 DISCHARGE 컨베이어-A에 투입하는 컨베이어로 구성됨

02

DISCHARGE 컨베이어
- A,B로구성되어 있으며 2단접이식으로 작업시 전개가 가능함.
CHARGE 컨베이어에서 전달된 칩을 받아 이동배출하는 컨베이어로 구성됨

04.

유압부

01

유압 펌프 - 펌프 드라이브, 주행, 드럼에 필요한 압력을 공급해주는 역활

02

유압 모터 - 주행, 드럼, 또는 컨베이어를 구동시키는 역활

03

유압 실런더 - 호퍼전개용과 컨베이어 전개용으로 구성

05.

동력부

01

엔진 - 두산엔진 800HP으로 구성

06.

주행부

  • 주행부 고무트랙

01

유압구동으로 주행이 이루어 지며
운전자는 조작 리모컨으로
운전 및 조작
을 할 수 있게 구성함

02

무한궤도는 고무트랙으로 구성함

03

0~3km 운행이 가능한 속도

04

28~30˚정도의 등판능력으로 가능하며,
경사 시 브레이크가 작동하고
다시 전진 시 뒤로 밀리지않게 구성함
