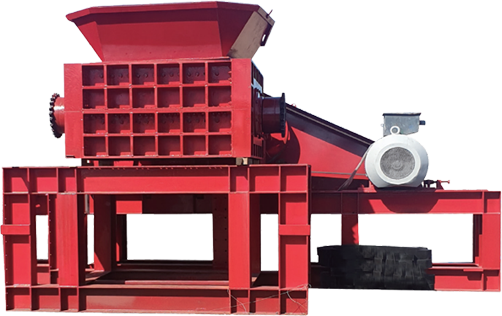

폐기물 파쇄기

폐기물 파쇄기

Waste Shredder

01

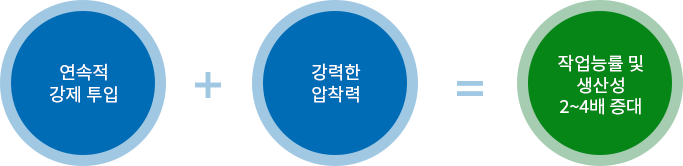

수평 강제 투입방식

  • 수평 추입 철판콘베이어와 투입롤러에 의한 수평 강제 투입구조로서 일정 속도의 연속적인 강제 투입이 가능
  • 투입롤러의 강력한 압착력으로 강제 이송이 가능
  • 연속적이고 효율적인 투입이 가능하여 작업능률 및 생산성 증대 (기존 방식에 비해 2~4배 이상의 생산성 발휘)
02

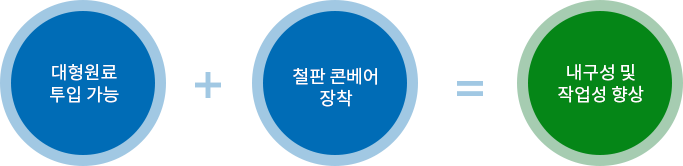

철판(STEEL)콘베어 장착

  • 나무뿌리, 대형 가구류, 폐가전제품 등의 대형 원료투입이 용이
  • 장비로 대형 폐기물을 투입할 수 있도록 철판으로 콘베어 제작하여 내구성 및 작업성 향상
03

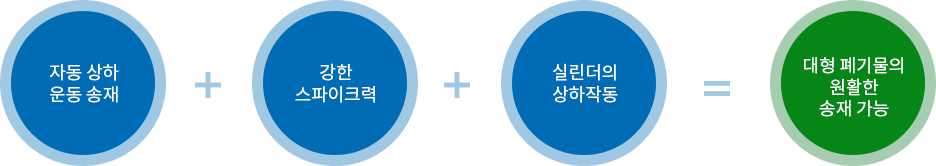

투입롤러에 의한 강제 이송

  • 뾰족한 요철을 가진 투입롤러가 파쇄물의 크기와 형상에 따라 자동으로 상/하운동을 하면서 송재하는 방식
  • 롤러 자중 및 유압실린더의 강력한 압착력을 형성하여 송재시 강한 스파이크력 발휘
  • 투입롤러에 실린더 2개를 장착하여 송재시 강력한 압착력을 발휘하도록 하였고, 실린더의 상하작동으로 파쇄드럼의 정비관리가 용이하도록 설계
  • 대형 목재, 나무뿌리, 굽은 나무, 냉장고 등의 대형 폐기물의 원활한 송재가 가능
04

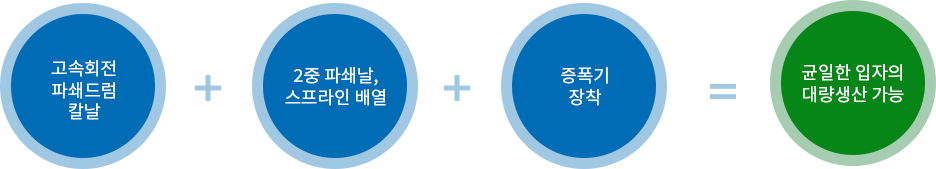

고속의 파쇄드럼 회전식(국내 최초의 이중 구조 칼날 드럼 개발)

  • 고속 회전(1200~1250RPM)하는 파쇄드럼의 칼날에 의해 파쇄
  • 2중 파쇄날 장착, 파쇄날의 스프라인 배열증폭기 장착 등으로 패쇄효율의 극대화로 작고 균일한 입자의 대량 생산이 가능(2~4배 이상의 생산성)
05

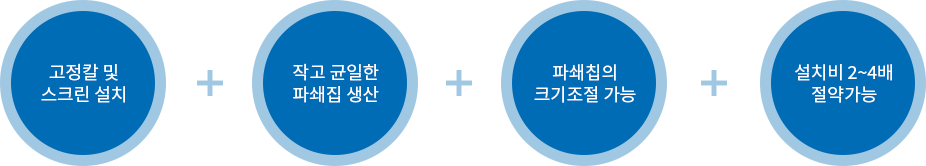

고정칼 및 스크린 설치

  • 파쇄드럼 하부에 고정칼 및 스크린을 설치하여 파쇄시 파쇄칼날 역할을 하여 드럼 및 동력의 부하율 감소
  • 작고 균일한 파쇄칩 생산이 가능(30~60mm)
  • 스크린 타공망의 크기조절로 파쇄칩의 크기 조절 가능
  • 톱밥라인 설치시 부대시설의 간략화로 설치비가 감소(기존방식에 비해 2~4배 가량 절약가능)
06

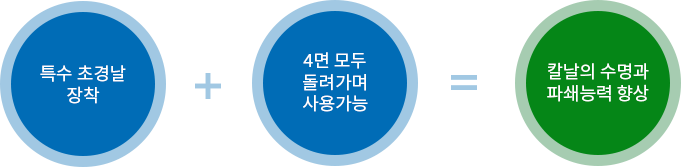

특수 초경 합금날

  • 쉽게 마모되지 않는 특수 초경날을 장착하여 칼날의 수명과 파쇄능력을 향상
  • 사각날일 경우 4면 모두 돌려가며 사용가능하여 칼날수명이 길다(기존 방식의 4배이상의 수명)
07

파쇄날의 분해 조립

  • 볼트 1개만 분해하면 간편하게 파쇄날 교환이 가능
  • 파손된 파쇄날만 교환이 가능하므로 시간이 절약됨
  • 파쇄날 1개 교환시 소요되는 시간은 5분 내외
